ASPI = Analog SPI — 北京灵动仪器有限公司低速精密模块统一接口标准
版本:v1.0 | 日期:2026-05-25 | 状态:内测
⚠️ 免责声明: 此文档为非正式版本,关键指标请咨询作者。

1. 概述

1.1 什么是 ASPI

ASPI 是灵动仪器为低速精密数据转换模块定义的统一物理与电气接口标准。它在标准 SPI 数字总线的基础上,集成低噪声模拟供电与高精度电压基准,使 ADC/DAC 模块可通过单一 FPC 排线即插即用。

1.2 系统拓扑

┌──────────────┐                      ┌──────────────────┐     ASPI ×8       ┌──────────────┐
│  ZYNQ 主板   │        FPC           │  SPI 主板         │ ◄──────────────►  │  ASPI 模块   │
│  (ZYNQ-7020) │ ◄──────────────────► │ (SPIMotherboard) │                   │  AD5791      │
└──────────────┘                      │                  │                   │  AD5541      │
                                      │  SB1 ··· SB8     │                   │  AD4021      │
                                      └──────────────────┘                   │  AD4005      │
                                                                             └──────────────┘

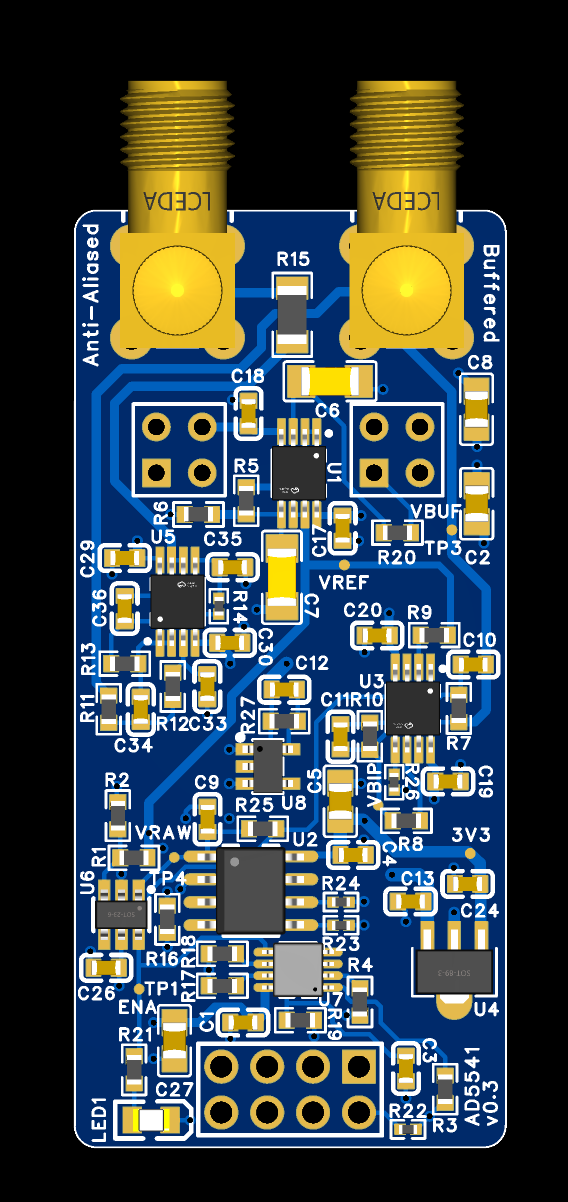

ASPI模块示例
图1:ASPI模块示例

2. 物理接口

2.1 引脚定义

每个 ASPI 槽位包含 4 线 SPI 数字信号模拟供电与基准

数字信号

引脚信号名方向(对主板)描述
9DVCC数字供电
10SYNC输出SPI 帧同步(片选)
11NC无连接
12SCLK输出SPI 时钟
13NC无连接
14MOSI输出主机输出 → 从机输入
15DGND数字地回路
16MISO输入从机输出 → 主机输入
兼容标准4线SPI。所有数字信号与模拟信号之间已做电气隔离。如有必要,可在模块上短接 AGND 与 DGND。

模拟信号

引脚信号名方向(对主板)描述
1+15V输出正模拟供电轨
2,3AGND模拟地回路
4-15V输出负模拟供电轨
5+10VREF输出正电压基准
6,7NC无连接
8-10VREF输出负电压基准

2.2 机械规范

属性规格备注
模块 PCB 尺寸(最大)52mm × 24mm不包括同轴连接器

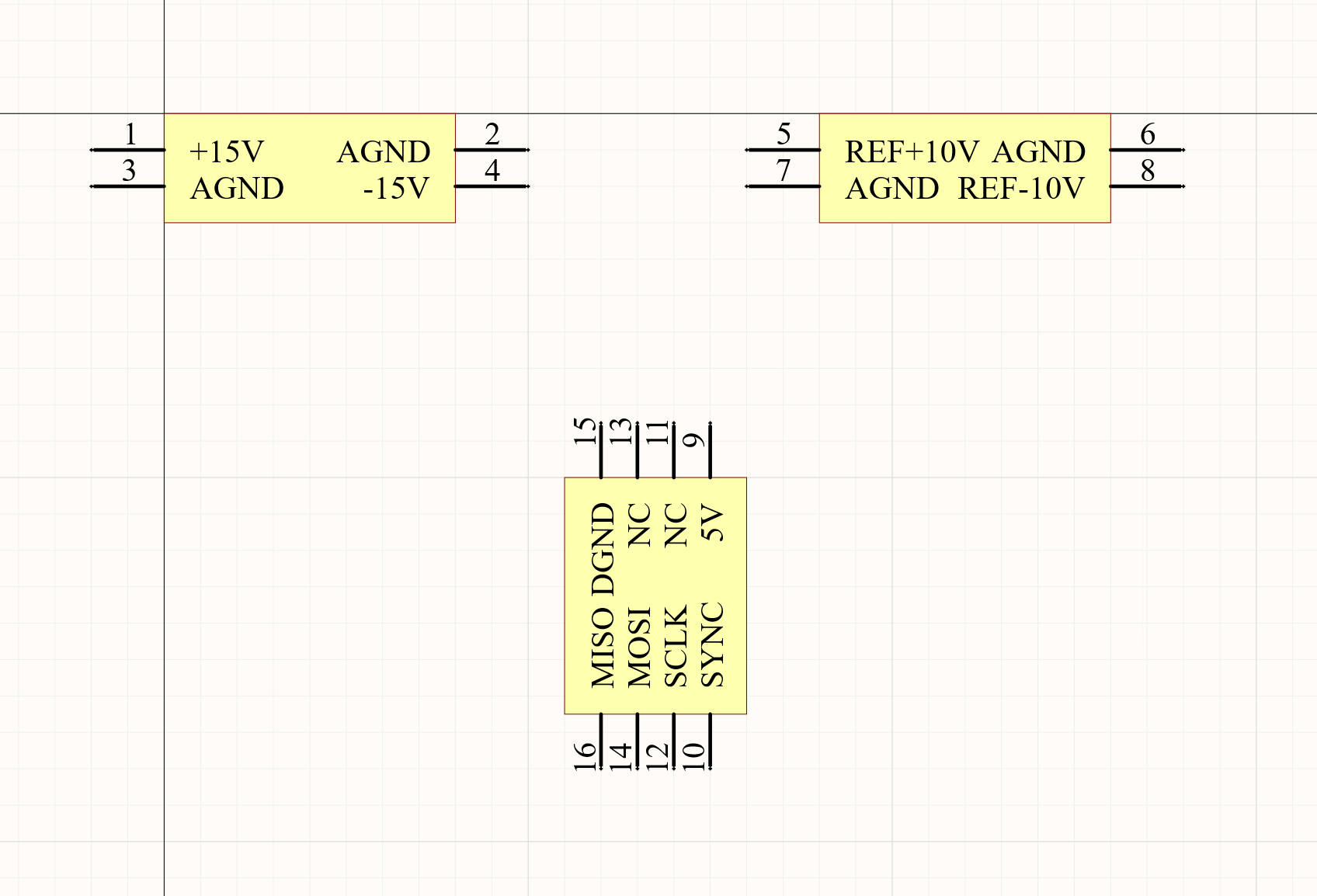

接口原理图封装
图2:接口原理图封装

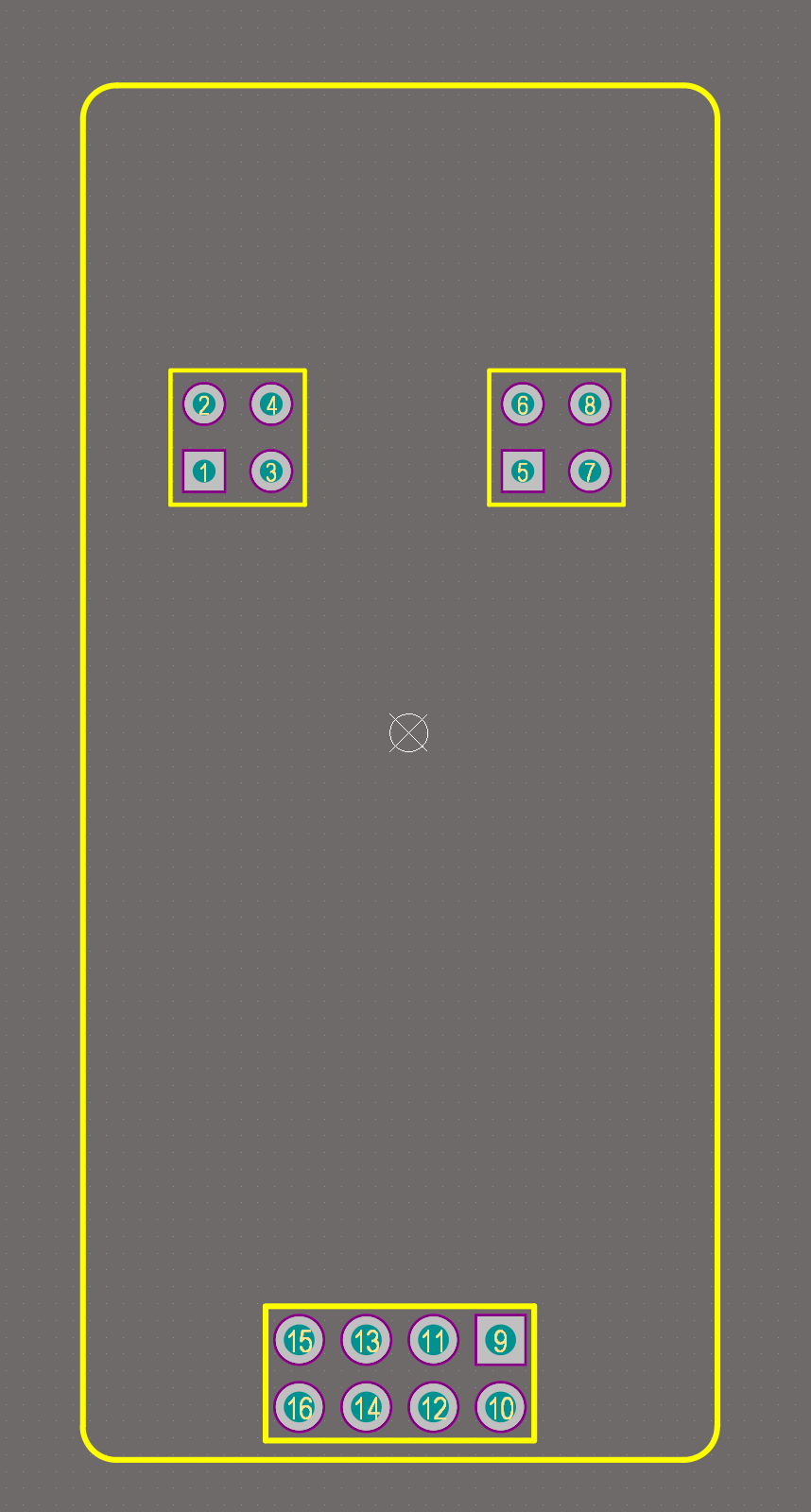

接口PCB封装
图3:接口PCB封装

3. 电气特性

3.1 模拟供电

参数最小值典型值最大值单位备注
+15V 输出电压+14.85+15.00+15.15V
-15V 输出电压-15.15-15.00-14.85V
最大供电电流(每槽)25mA8 槽共享 200mA
纹波与噪声10mV带宽 20 Hz ~ 20 MHz

3.2 电压基准

参数最小值典型值最大值单位备注
+10VREF 输出电压+9.9990+10.000+10.001V详见相关文档
-10VREF 输出电压-9.9990-10.000-10.001V详见相关文档
温漂10ppm/°C详见相关文档
负载调整率100µV/mA受限于走线电阻
最大电流10µA避免使基准轨产生明显压降

3.3 模拟地(AGND)

参数最大值单位
接地电阻20

3.4 数字信号电平

参数规格
逻辑电平标准3.3V LVCMOS
最大时钟频率100MHz
